HƯỚNG DẪN HỌC CORELDRAWX6 bài 01 SHAPING

Khi chọn các đối tượng giao nhau xuất hiện biểu tượng Shaping trên thanh Option

ͼ  Lệnh WELD :hàn các đối tượng lại với nhau

Ta vẽ ba vòng tròn  (CC8)  (h1)  – chọn cả ba ® WELD (h2)

 ͼ  Lệnh TRIM : cắt xén giữa các đối tượng – đối tượng phía dưới cùng bị cắt khi dùng lệnh TRIM (đối  tượng được chọn sau cùng nằm bên dưới)

vẽ hình ellipse  – vẽ  hình chữ nhật (CC7)  nhỏ cắt xéo  (h1) – chọn hình chữ nhật nhỏ



Edit / Steps and Repeat  (Ctr+Shift+D)

(Horizontal Settings – copies:6) – (h2) – vẽ chuột chọn toàn bộ ( h2)   ® TRIM – kéo các hình chữ nhật nhỏ ra (h3)

Ví dụ khác:

ͼ  Lệnh INTERSECT : lấy phần giao nhau giữa  các đối tượng – phần  giao nhau có cùng màu với đối tượng nằm dưới cùng

ta có hình chữ nhật và hình ellipse  giao nhau , chọn cả hai (h1) ® INTERSECT- kéo cả hai hình ra ta  được hình giao nhau (h2)



ͼ  Lệnh SIMPLIFY: Đối tượng bên trên cắt đối tượng bên dưới và  đối tượng trên cùng được giữ lại.Ta có hình ellipse và hình  vuông nằm trên hình ellipse, chọn cả hai (h1) ®

Lệnh SIMPLIFY – kéo hình vuông ra  ta có (h2)

ͼ  Lệnh FRONT MINUS BACK: Đối tượng bên trên  bị cắt bởi đối tượng bên dưới, sau khi cắt các đối tượng sẽ mất đi.

ͼ  Lệnh BACK MINUS FRONT: Đối tượng bên dưới  bị cắt bởi đối tượng bên trên, sau khi cắt các đối tượng sẽ mất đi.

 Ta có hình  tam giác nằm trên hình tròn (h1) ® chọn cả hai hình  - BACK MINUS FRONT (h2)

ͼ Lệnh Creat Boundery

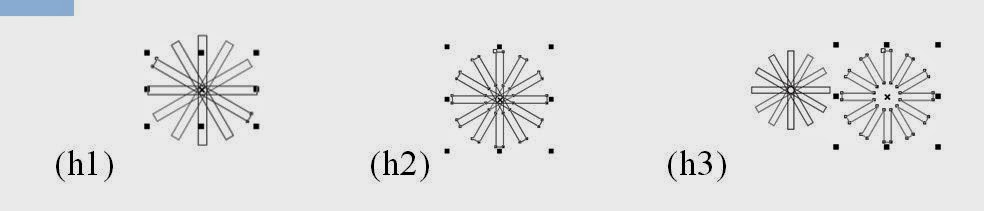

Ta vẽ một hình chữ nhật, Arrange/Transformation/Rotate – góc quay=30, x=y=0, copies=8, Apply – chọn cả hình ® Creat Boundary (h2) –dùng chuột kéo (h2) ra ta có (h3)
